Тромбон-ПУ-4 Прибор управления средствами оповещения и эвакуацией на 4 зоны

Доставка:

Товар находится на центральном складе в г. Москва

Доставка в г. Екатеринбург:
— СДЭК
— ПЭК
— Деловые линии
— Желдор

Артикул: 144363
В наличии на складе: г. Москва
Количество:
-+

Цена :

Цена по запросу Уточнить цену
Поделиться в соцсетях:
  • Описание
  • Характеристики

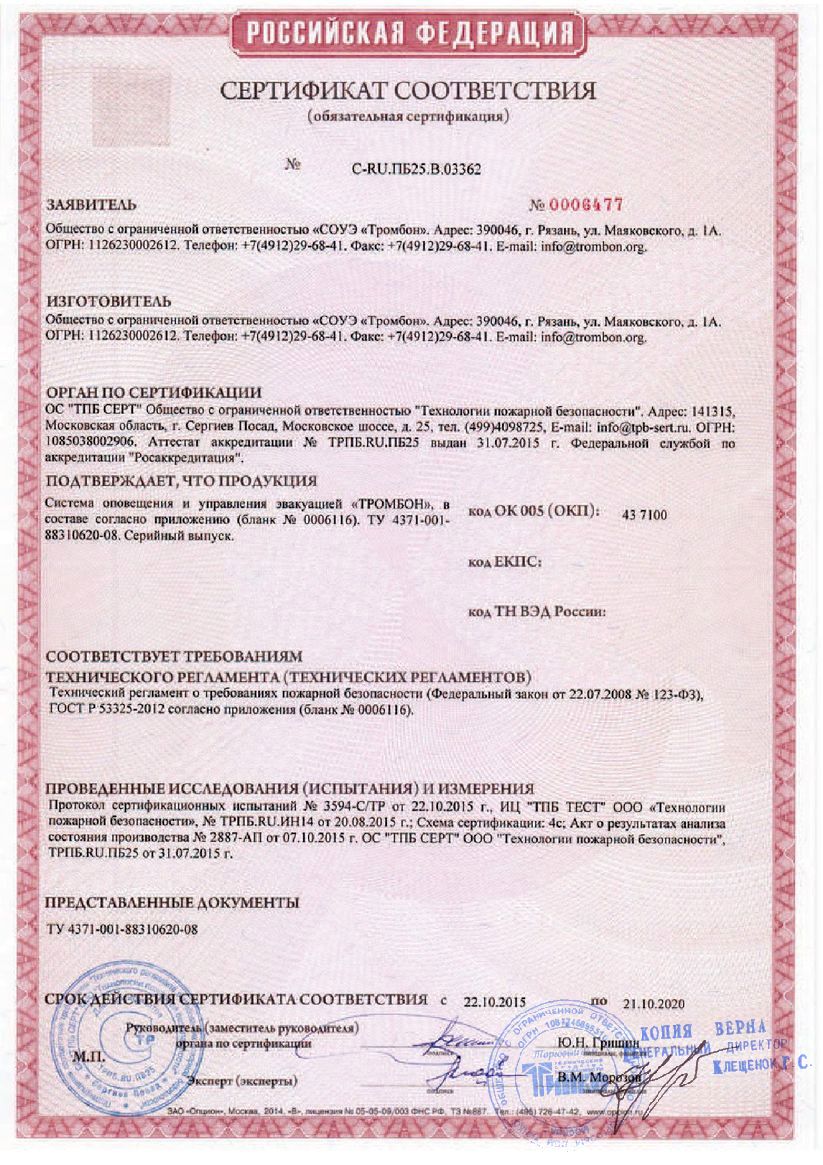

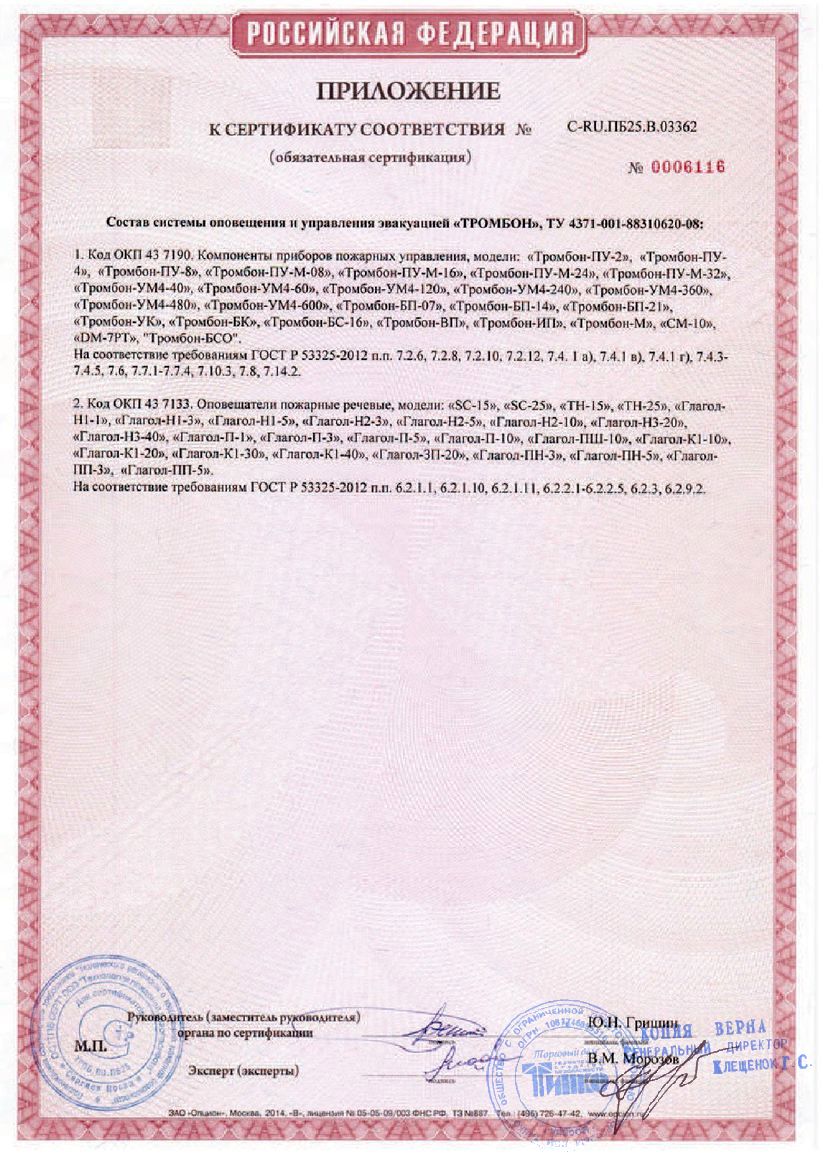

  • Сертификаты
  • Документация
  • Отзывы (0)
  • Тромбон - ПУ-4 - многофункциональный прибор управления, позволяющий реализовать полноценную многозонную систему оповещения (СОУЭ 3 и 4 типов) и озвучивания зданий. Устройство изготовлено с учетом всех действующих нормативных требований и может применяться в торговых, общественных и административных зданиях, учебных и дошкольных заведениях, учреждениях здравоохранения и многих других.

    Максимально в системе, построенной на базе Тромбон – ПУ-4 может быть 5 зон речевого оповещения, 1 из которых административная, и по 5 линий световых и звуковых оповещателей. Управление системой может выполняться в ручном режиме с панели управления и удаленных консолей или же автоматически по сигналам от ППКП пож. сигнализации, МЧС или других смежных систем безопасности. Также предусмотрена возможность трансляции объявлений или управления процессом эвакуации командами оператора, выдаваемыми с внешнего микрофона. Для предотвращения сбоев в системе прибор ведет постоянный контроль линий оповещения и связи с ППКП пож. сигнализации на обрыв, а также контролирует исправность пусковых цепей управляющих сигналов. Питание выполняется от сети 220 В 50 Гц, при отсутствии корой происходит автоматический переход на питание от встроенной АКБ 12 В, 7 А*ч.

    Основные особенности:

    • 4 зоны речевого оповещения с отдельными входами сигналов от ППКП пож. сигнализации.
    • 1 дополнительная (административная) зона, оповещение в которой производится в первую очередь по сигналу с входа любой из зон.
    • 5 линий светового и 5 звукового оповещения с допустимой нагрузкой до 5 А.
    • Трансляция сообщений МЧС одновременно во все зоны.
    • Возможность подачи объявлений и управления процессом эвакуации через подключенный микрофон.
    • Установленный порядок приоритетов, при котором оповещение зон производится с учетом степени опасности (от большей к меньшей). Время задержки устанавливается пользователем при конфигурировании устройства.
    • Возможность ручной остановки оповещения в случае ложной сработки.
    • Контроль целостности линий оповещения и связи с ППКП пож. сигнализации.
    • Трансляция сигналов с любых источников, подключенных к линейному входу, в любые выбранные зоны (1 или несколько).
    • Трансляция сигналов с подключенных консолей в выбранные зоны.
    • Контроль состояния входов управляющих сигналов МЧС и ППКП пож. сигнализации.
    • 1 порт RS485 с питанием 12 В для подключения до 8 удаленных устройств управления (консолей).
    • 1 порт RS485 для программирования, диагностики и интеграции с другими системами безопасности здания.
    • Вход для подключения внешнего микрофона.
    • Возможность гибкой настройки различных алгоритмов оповещения.
    • Звуковой процессор с памятью на 2 речевых сообщения длительностью до 60 сек. 1 из сообщений транслируется в зону «персонала», второе – для остальных.
    • Релейные выходы для управления эвакуационным освещением и приводами замков на аварийных выходах.
    • Выходы «авария» и «пуск» для передачи сигналов о состоянии системы на внешние устройства.
    • Управление питанием подключенных усилителей мощности – по 1 выходу 220 В и 24 В.
    • Возможность сопряжения с системами видеонаблюдения Интеллект + и GOAL.
    • Основное питание от сети 220 В 50 Гц, резервное – от встроенной АКБ 12 В, 7 А*ч.
    • Переход на питание от АКБ при отсутствии сети 220 В производится в автоматическом режиме.
    • Контроль заряда АКБ + защита ее от глубокого разряда.
    • Выдача световых/звуковых сигналов при низком заряде АКБ.
    • Возможность блокирования органов управления с целью предотвращения несанкционированного доступа.
    • Информативная панель индикации.
    • Прочный металлический корпус 3U для монтажа в 19´ стойку.
    • Высокое качество сборки и материалов для стабильной работы устройства на протяжении многих лет.
  • Характеристики:
    Количество входов пожарной сигнализации с контролем линий связи 4
    Длительность командного сигнала на входе пожарной сигнализации 0.3 сек.
    Количество линий звукового оповещения с контролем линий связи 5
    Допустимая нагрузка в канале звукового оповещения 240 В, 5 А
    Количество линий светового оповещения с контролем линий связи 5
    Допустимая нагрузка в канале светового оповещения 240 В, 5 А
    Выход управления питанием усилителей 220В 1
    Допустимая нагрузка выхода управления питанием усилителей 220В 240 В, 5 А
    Выход управления питанием усилителей 24В 1
    Допустимая нагрузка выхода управления питанием усилителей 24В 35 В, 20 А
    Обобщенный выход «Авария» 1
    Обобщенный выход «Пуск» 1
    Допустимая нагрузка на выходах «Авария» и «Пуск» 240 В, 5 А
    Выходы для управления эвакуационным освещением и замками эвакуационных выходов 2
    Допустимая нагрузка выходов управления эвакуационным освещением и замками 240 В, 5 А
    Вход управления МЧС 1
    Вход звукового сигнала МЧС 1
    Чувствительность входа звукового сигнала МЧС 775 мВ
    Вход для внешнего микрофона 1
    Чувствительность микрофонного входа 5 мВ
    Линейный вход звукового сигнала, стерео 1
    Чувствительность линейного входа 250 мВ
    Линейный выход звукового сигнала, стерео 1
    Уровень сигнала на линейном выходе 250 мВ
    Линейный выход оповещения, моно 1
    Уровень сигнала на линейном выходе оповещения 250 мВ
    Последовательный порт RS485 для подключения удаленных консолей управления 1
    Последовательный порт RS485 для стыковки с другими системами 1
    Количество / максимальная длительность сообщений в памяти магнитофона 2 / 60 сек
    Задержка пуска оповещения до 2 сек
    Время задержки с момента начала оповещения зон персонала до начала оповещения зон высокой опасности, 0/10/20/30/60/90/120/180/240 сек. или ручной запуск
    Время задержки с момента начала оповещения зон высокой опасности до начала оповещения зон меньшей опасности 10/20/30/40/50/ 60/90/120/150/180 сек
    Время задержки с момента начала оповещения зон меньшей опасности до начала общего оповещения всех зон объекта /20/30/60/90/120/180 сек. или ручной запуск
    Основное питание АС 220 В, 50 Гц
    Потребляемая мощность 30 Вт, в дежурном режиме - 15 Вт
    Резервное питание от АКБ 12-14 В/7А*ч
    Время работы от АКБ в дежурном режиме более 24 часов, в режиме оповещения не менее 3 часов
    Масса, не более, кг: 8
    Производитель: ТРОМБОН
    Габаритные размеры, мм: 438 × 321 × 132
    Диапазон рабочих температур, °С: +10…+40
  • Паспорт
    Скачать
    Руководство по эксплуатации
    Скачать
    Схема подключения
    Скачать
